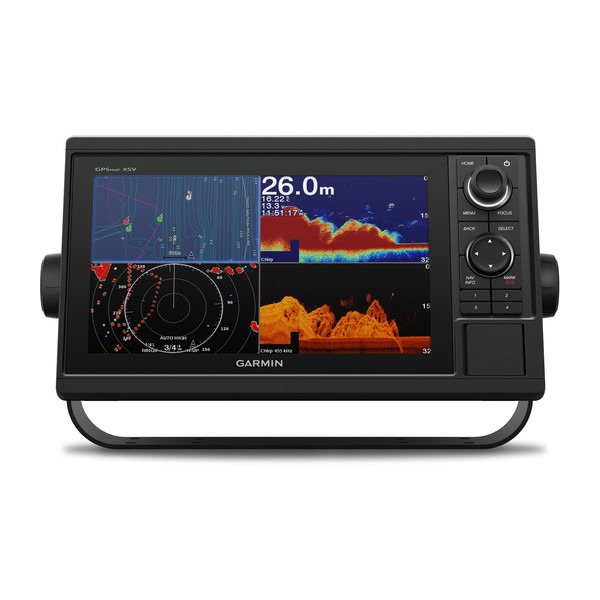

10-tums plotter/ekolod-kombination som är en helhetslösning

• 10-tums färgskärm med knappsats och en kontrollratt med flera funktioner
• Intern 10 Hz GPS- och GLONASS-mottagare med hög känslighet
• Inbyggt stöd för Garmin CHIRP-ekolod, CHIRP ClearVü- och CHIRP SideVü-ekolod samt för Panoptix™ (givare säljs separat)
• Full nätverkskapacitet för Garmins marina nätverk samt stöd för NMEA 2000^® och NMEA 0183
• Stöd för valfria BlueChart® g2 Vision® HD-sjökort för automatisk gidning och andra förstklassiga navigeringsfunktioner

Upplev en avancerad helhetslösning med vår 10-tums GPSMAP 1022xsv-kombination med knappsats. Förladdad med stöd för Garmin CHIRP-ekolod, CHIRP ClearVü och CHIRP SideVü. Den har också ett inbyggt stöd för Panoptix och förstklassiga ekolodsmoduler från Garmin (givare säljs separat). Har en stor, ljusstark skärm och ett knappsatsgränssnitt som är snabbt och enkelt att använda och som har programmerbara tangenter och en kontrollratt med flera funktioner.

Fullständig nätverksdelning

Tack vare stöd för Garmins marina nätverk kan du dela ekolod, kartor, användardata, kupolradar eller öppen radar, IP-kameror och Panoptix™ mellan flera enheter. Inkluderar stöd för NMEA 2000 nätverksanslutning och NMEA 0183 för autopiloter, digital switching, FUSION-Link, VHF, AIS och andra sensorer.

Inbyggd Wi-Fi®-anslutning

Få inbyggd Wi-Fi-anslutning för apparna BlueChart Mobile 2.0 och Garmin Helm. Med Garmin Helm kan du visa och styra din kompatibla plotter med en kompatibel smartphone eller surfplatta samtidigt som den ger ökad situationsberedskap för seglaren. Med BlueChart Mobile, en kostnadsfri app som du hämtar i App Store™, kan du få tillförlitlig väderinformation när du planerar marina rutter på din iPad® eller iPhone® och sedan trådlöst för över dem till båtens kompatibla nätverksanslutna Garmin-plotter. Du kan även streama och styra en VIRB actionkamera från plottern.

Inbyggd ANT®-anslutning

Få inbyggd trådlös ANT-anslutning till den marina klockan quatix^®, Garmin Nautix™ virtuell display, trådlös gWind™ 2-givare, instrumentet GNX™ Wind och trådlösa fjärrkontroller.

Inbyggda ekolodsfunktioner

Du får tillgång till några riktigt fantastiska ekolodsfunktioner. Allt du behöver lägga till är givare. Levereras med inbyggt stöd för Garmin 1 kW CHIRP-ekolod och för CHIRP ClearVü- och CHIRP SideVü-ekolod. Den hanterar även Panoptix, förstklassiga ekolodsmoduler från Garmin och ett brett utbud av givare (säljs separat).

Nätverkskombinationer kan dela data från internt ekolod med andra enheter i nätverket. Du kan också välja vilken information som ska överlagras på ekolodsskärmen, till exempel radar, aktuell tid eller GPS-hastighet.

Kurs och position uppdateras 10 gånger per sekund

Snabb och följsam inbyggd 10 Hz GPS- och GLONASS-mottagare uppdaterar din position och kurs 10 gånger per sekund för att göra rörelsen på skärmen mer sammanhängande. Det går snabbt och enkelt att spara upp till 5 000 waypoints och att hitta tillbaka till dem.

Uppgradera till våra bästa sjökort

Två SD™-kortplatser ger utbyggbart minne för köp av sjökort, som BlueChart® g2 HD eller BlueChart® g2 Vision® HD, som ger Garmin-patenterad automatisk guidning¹ och andra fantastiska funktioner.

Skapa egna HD-kartor med Quickdraw Contours

Skapa anpassade HD-fiskekartor på skärmen med 30 cm-konturer. Anpassa dem efter dina behov. Kartorna är dina – du äger dem. Behåll dina data för dig själv eller dela dem med Quickdraw-gruppen på Garmin Connect™.

Inbyggda SailAssist-funktioner

För att du ska få vindmaximerande konkurrensfördelar har din plotter en sida för vägledning före tävling som visar din virtuella startlinje tillsammans med datafält som visar laylines, tid att bränna före start och en tävlingstimer som kan synkronisera mellan alla Garmin GPS-produkter i ditt nätverk. Dessutom omfattar övriga seglingsfunktioner som stöds förbättrad vindros, kurs- och kurs över grund-linjer, bäring och avdrift, uppgifter om faktisk och skenbar vind med mera.

Överföringar av GPX-waypoints

Om du har waypoints, leder eller ofta använda rutter sparade på en annan tillverkares GPS-produkt – eller på en handburen Garmin-enhet – är det enkelt att föra över de objekten till din nya Garmin-plotter via programvaruformateringen GPX som är branschstandard.

¹Automatisk guidning är avsett endast för planering och ersätter inte säker navigering.

iPhone och iPad är varumärken som tillhör Apple Inc., registrerat i USA och andra länder. App Store är ett tjänstemärke som tillhör Apple Inc. Wi-Fi är ett registrerat varumärke som tillhör Wi-Fi Alliance.

Fysisk aktivitet och prestation
Fysiska mått	318 x 185 x 69 cm
Skärmstorlek, B x H	224 x 125 cm
Skärmupplösning, B x H	1 024 x 600 bildpunkter
Skärmtyp	WSVGA-skärm
Vikt	1,85 kg
Antenn	Internt eller externt via NMEA 2000
NMEA 2000® compatible
NMEA 0183-kompatibel
Kompatibel med XM WX väder och radio för USA och Kanada
Strömförbrukning	Maximal effektförbrukning vid 10 VDC: 32,4 W Typisk strömförbrukning vid 12 VDC: 1,9 A Maximal strömförbrukning vid 12 VDC: 2,7 A
Monteringsalternativ	Monteringsbygel eller nedsänkt montering
Garmin Marine Network™-portar	2

Kartor och minne
Förladdade kartor	Ingen
Accepterar datakort	2 SD™-kort
Waypoints	5 000
Rutter	100
Spårlogg	50 000 punkter; 50 sparade spår

Rekommenderade plottrar
Kompatibel med Garmins radarenhet
Kompatibel med Garmins ekolod	Ja (inbyggt)
Garmin SmartMode compatible (customizable monitor presets)
Stöder AIS (spårar objektfartygens position)
Stöder DSC (visar positionsdata från VHF-radio med DSC-funktion)
Tidvattentabeller
Garmin Meteor™ Audio System compatible
Supports FUSION-Link™ compatible radios
GSD™ Black Box sonar support
GCV™ Black Box sonar support
BlueChart® Mobile (planning) compatible	Ja
Garmin Helm™ compatible	Ja
GRID™ (Garmin Remote Input Device) compatible
Wireless remote compatible

Rekommenderade ekolod och specifikationer
Funktion för ekolod med två frekvenser
Funktion för ekolod med två strålar
Frekvenser som kan användas	Traditionell: 50/77/83/200 kHz CHIRP (låg, medel, hög) ClearVü/SideVü (260/455/800 kHz) (beroende på givaren)
Överföringseffekt	1 kW traditionell, 1 kW CHIRP
CHIRP sonar technology	Yes (Built-in)
ClearVü	Ja med CHIRP (inbyggd)
SideVü	Ja med CHIRP (inbyggd)
Maximalt djup	1 500 m vid 1 kW (djupkapaciteten beror på vattnets bottentyp och andra vattenförhållanden)
Bottenlås (visar retur från botten och uppåt)
Logg och diagram över vattentemperatur
Sonar recording
Sonar history rewind

Anslutningar
Antal givarpoler	12
NMEA 0183 input ports	1
NMEA 0183 output ports	1
Video input ports	1 BNC
Video output ports	Ingen
Wireless connectivity	Ja
