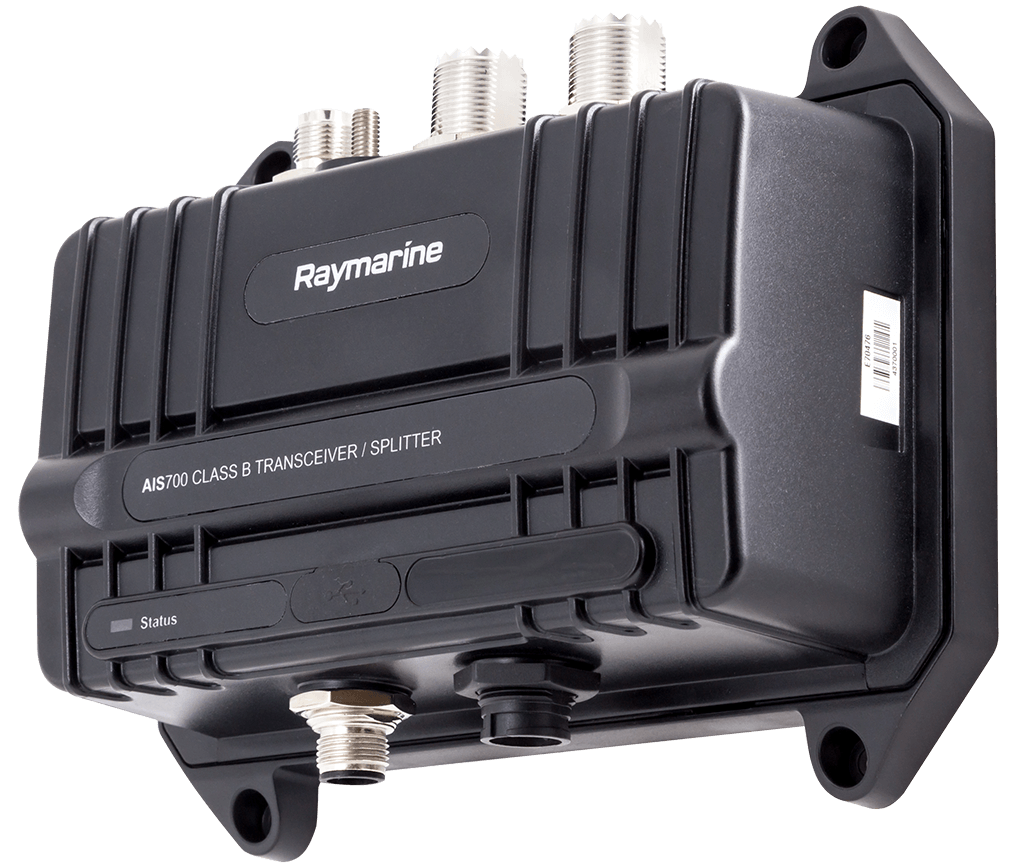

ais700-FeatureProduct

Raymarine AIS 700

10.490,00 kr 8.490,00 kr

  • Fullständig AIS-sändning och -mottagning för förbättrad situationsmedvetenhet och säkerhet
  • Senaste (SO)TDMA-nätverksteknik för längre räckvidd och snabbare prestanda
  • Inbyggd antennsplitter förenklar installation med befintlig VHF-radioantenn
  • Kompatibel med NMEA2000, NMEA0183, PC och SeaTalkng
  • Tyst läge kan vid behov slås till och från med programvara eller hårdvara, för förbättrad säkerhet
Artikelnr: e70476 Kategorier: , , Taggar: ,

Beskrivning

Raymarine AIS700 Klass B AIS sändare/mottagare med antennsplitter

NYTT – Raymarine AIS700 Klass B AIS-sändare/mottagare med antennsplitter | Raymarine – A Brand by FLIR

AIS700 från Raymarine är ett automatiskt identifieringssystem i klass B (AIS: Automatic Identification System) med sändare/mottagare, framtaget för att användas med Raymarines multifunktionsdisplayer för navigering. AIS700 är ett AIS-sändar/mottagarsystem av klass B, vilket innebär att det inte bara tar emot vad andra fartyg sänder, det sänder också uppgifter om din egen båt så att du kan ses i andra fartygs system.

AIS700, FUNKTIONER

  • Fullständig AIS-sändning och -mottagning för förbättrad situationsmedvetenhet och säkerhet
  • Senaste (SO)TDMA-nätverksteknik för längre räckvidd och snabbare prestanda
  • Inbyggd antennsplitter förenklar installation med befintlig VHF-radioantenn
  • Kompatibel med NMEA2000, NMEA0183, PC och SeaTalkng
  • Tyst läge kan vid behov slås till och från med programvara eller hårdvara, för förbättrad säkerhet
NYTT Raymarine AIS700 Klass B AIS sändare/mottagare med antennsplitter | Raymarine – A Brand by FLIR

AIS700 målmeny | Raymarine – A Brand by FLIR

AIS målmeny

AIS700-kontakter | Raymarine – A Brand by FLIR

AIS-kontakter

AIS700 radarringar | Raymarine – A Brand by FLIR
Drifttemperatur -15 till +55 °C
Förvaringstemperatur -20 till +75 °C
Vattenintrång IPX6 och IPX7
Luftfuktighet Upp till 93 % vid 40 °C
Strömförsörjning 12 V och 24 nominell
Strömförbrukning <3 W
Toppström 3 A
Högsta tillåtna belastningstal 1 LEN (Load Equivalency Number)
DSC-mottagare Implementerad via time-sharing (tidsdelning) med en TDMA-mottagare
Mottagare 1 band 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
Mottagare 2 band 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
Sändarband 156,025 MHz till 162,025 MHz (i steg om 25 KHz)
Sändarspecifikation Uppfyller relevanta delar av IEC 62287-2
Mottagarspecifikation Uppfyller relevanta delar av IEC 62287-2
Sändar/mottagarspecifikation Uppfyller relevanta delar av IEC 62287-2
GPS-mottagare u-blox MAX-M8W
GPS-mottagarkanaler 72 kanaler
GPS mottagningstid vid kallstart 26 s nominellt
Positionskälla GPS och GLONASS
AIS-prestanda 5 W (SO)TDMA
Driftfrekvens 156,0 MHz till 162,025 MHz sändning
156,0 MHz till 162,025 Mhz mottagning
Inkopplingsförlust AIS RX-väg 0 dB
Inkopplingsförlust AIS TX-väg <1 dB
Inkopplingsförlust VHF RX-väg 0 dB
Inkopplingsförlust VHF TX-väg <1 dB
Effekthantering AIS-port Max 5 W indata
Effekthantering VHF-port 25 W indata
Tidsfördröjning RX till VHF TX 10 uS max
Tidsfördröjning RX till AIS TX 10 uS max
Tidsfördröjning VHF TX till AIS TX 10 uS max
Tidsfördröjning TX till RX (alla förekomster) 10 uS max
VHF-port, impedans 50 ohm
AIS-port, impedans 50 ohm
Antennimpedans 50 ohm
VHF till AIS-port, isolering >28 dB (bägge riktningar)
Minsta ingående VHF-effekt för switching 400 mW
VHF-antenn, anslutningstyp SO-239 koaxial
VHF-radio, anslutningstyp SO-239 koaxial
GNSS-antenn, anslutning 50Ω TNC koaxial
NMEA2000 DeviceNet hane
USB Micro-B
Extern gränssnittsisolering Gränssnitten NMEA0183 och NMEA 2000 ska inkorporera galvanisk isolering från strömförsörjningen enligt vad som krävs enligt respektive gränssnittsspecifikation.
NMEA0183 gränssnitt 1 (MFD-anslutning) NMEA 0183 HS (IEC 61162-1)-förenligt, dubbelriktad, RS422-nivåer. 4-trådsgränssnitt (differentiell signallering). Inställbar överföringshastighet. Indata till MFD från AIS.
NMEA0183 gränssnitt 2 (NMEA0183 instrumentanslutning) NMEA 0183 HS (IEC 61162-1)-förenligt, dubbelriktad, RS422-nivåer. 4-trådsgränssnitt (differentiell signallering). 4-trådsgränssnitt (differentiell signallering) Inställbar överföringshastighet
USB-gränssnitt (PC-anslutning) Protokoll NMEA 0183 HS (IEC 61162-1)-förenlig, dubbelriktad USB-port, 38,4 kBaud
