Beskrivning

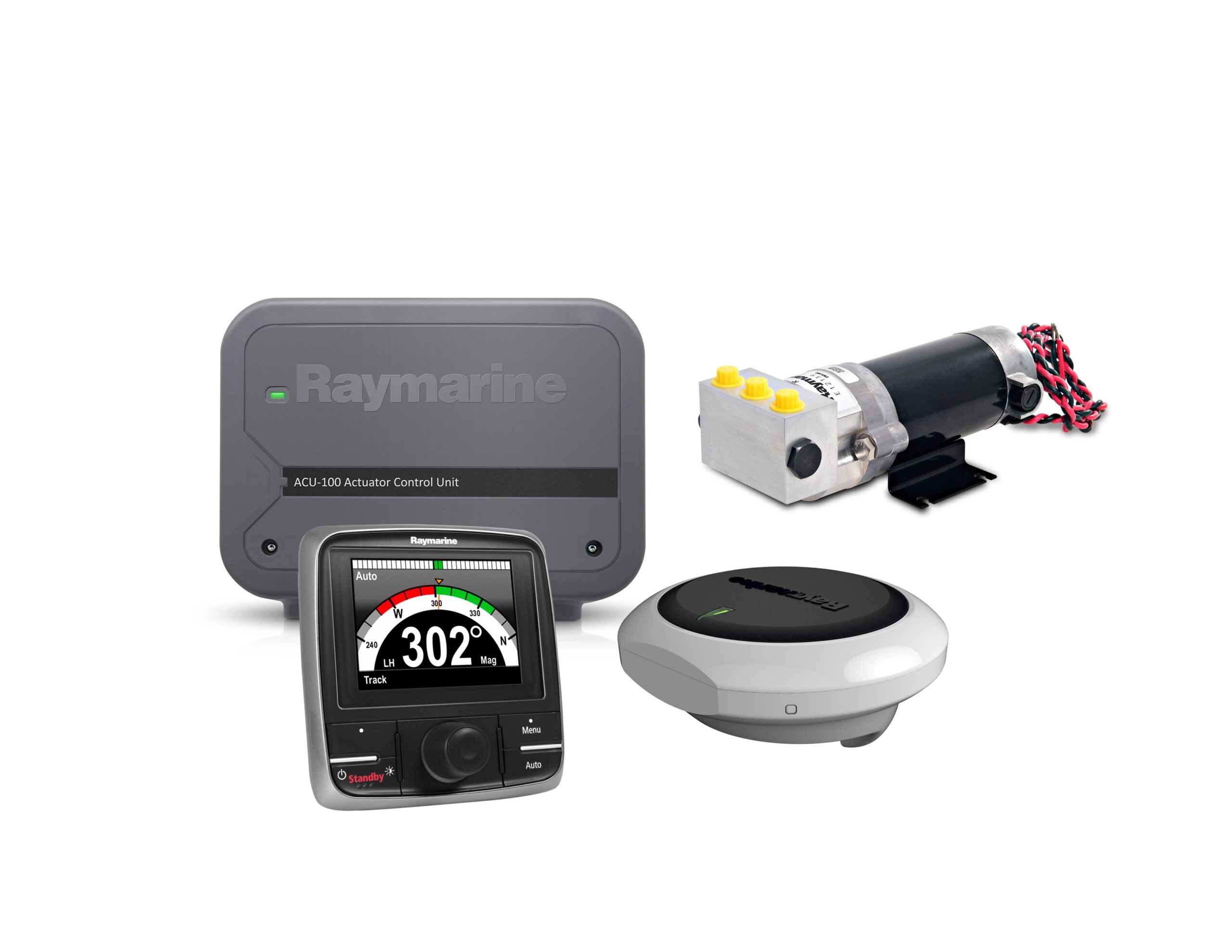

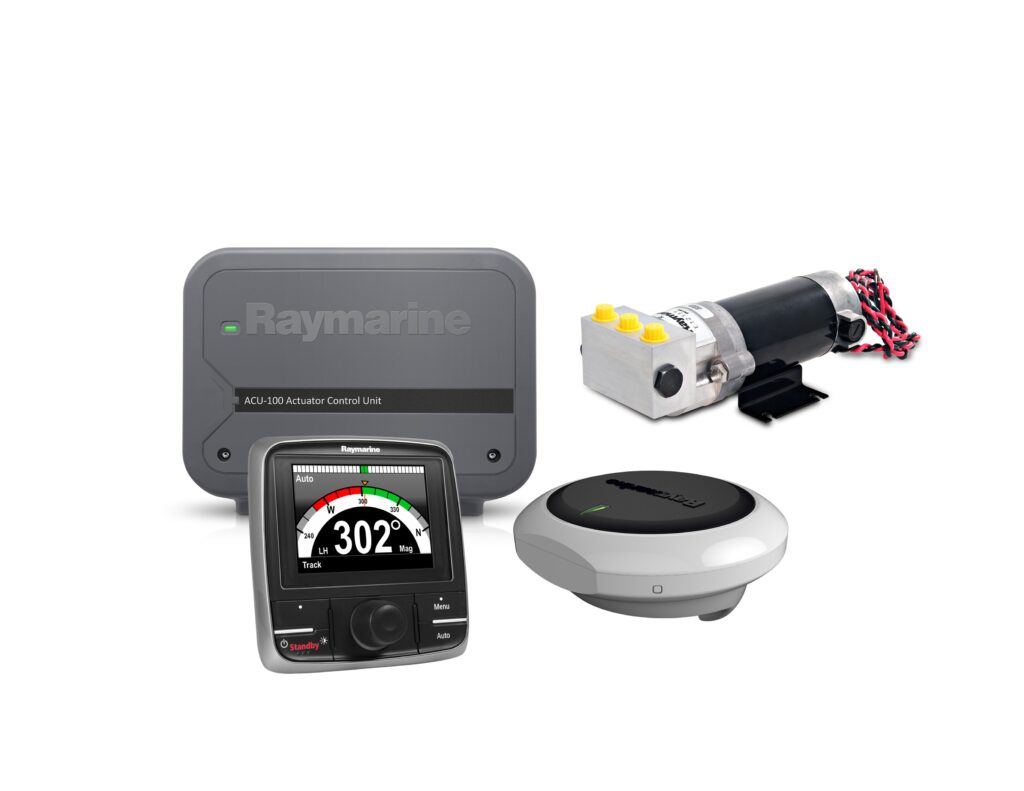

Paketet innehåller:
EV1 – kompassensor
ACU-100 – Kursdator
p70r – Kontrollenhet
Hydraulisk drivenhet 0,5 ltr
EV Sensor
I hjärtat av varje Evolution system finns en intelligent EV sensor, en 9-axlad sensor som känner av båtens rörelser i alla tre dimensioner. Den innovativa EV sensorn kombinerar avancerad solid-state sensor med Evolution autopilotens processor i ett paket för enklast möjligast installation.
Installera EV sensorn över eller under däck, självklart fullt vattentät och robust konstruerad enligt IPX6 & IPX7 för vattentäthet i alla väder.
EV Sensor Fördelar
- Precis förståelse för båtens kurs, krängning, lutning, och gir.
- Flexibel installation. Kan monteras ovan eller under däck.
- Simpel SeaTalkng anslutning till kontrollenhet och ACU.
- Solid state sensor erbjuder dynamisk precision till mindre än 2 grader i alla förhållanden. .
- Auto-kompensation för magnetiska störningar och pålitlig kurshållning oberoende av breddgrad.
- Snabb och pålitlig kurs data för MARPA, radar overlay, och heading på Raymarine multifunktions displayer.
Autopilot Kursdator (ACU)
Robust ACU (Actuator Control Unit) levererar pålitlig kraft och spänningsätter även SeaTalkng bussen. Välj nedan den ACU som passar ditt styrsystem bäst:
|
Kompatibla drivenheter |
|
|
ACU-100 |
Ratt, rorkult och 0.5 liters hydraulisk pump |
|
ACU-200 |
Typ 1 Raymarine hydraul, linjär och roterande mekaniska drivenheter |
|
ACU-300 |
För solenoid styrda styrsystem och Raymarines konstantgående hydrauliska pumpar |
|
ACU-400 |
Typ 2 & 3 Raymarine hydraul, linjär, och roterande mekaniska drivenheter |
Evolution autopilot system
EV-1 System med Raymarine Drivenheter
EV-1 är konstruerade för mekaniska och hydrauliska autopilot system. SeaTalkng nätverk förenklar kabelinstallationen och förser med både spänning och data till Evolution ACU (actuator control unit) och utbyggt SeaTalkng samt NMEA2000 nätverk.
Autopilot Control
p70 och p70R Autopilot Kontrollenheter
Det sista steget för din autopilot är att välja kontrollenhet. p70 och p70R kontrollenheterna är de senaste färgdisplayerna utrustade med Raymarine’s innovativa LightHouse programvara.
LightHouse organiserar alla val i en enkel menystruktur och med Evolution’s snabbstart guide är du igång på några minuter.
Designad för segelbåtar, p70 erbjuder 1 & 10 grader kursändring genom en enkel knapptryckning.
p70R har däremot en vridknapp och är kanske lämpligare för motorbåts användande. Vridknappen kan användas i menyerna, för kursändring, aktivera power steer läge och styra manuellt.
Autopilot control from Raymarine MFDs
Control your Evolution Autopilot directly from your Raymarine aSeries, cSeries, eSeries or gS Series multifunction display. Note that your multifunction display must be running Raymarine’s LightHouse II software and that some autopilot functionality may not be available if your system does not include a dedicated autopilot control head.
