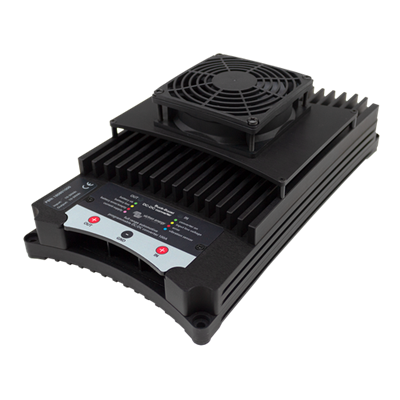

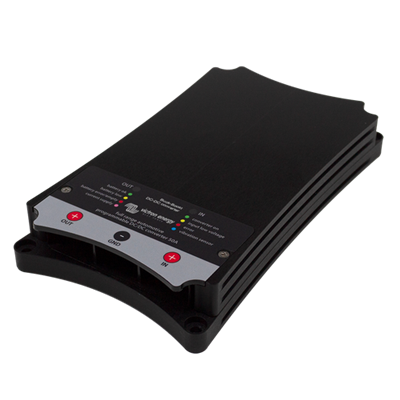

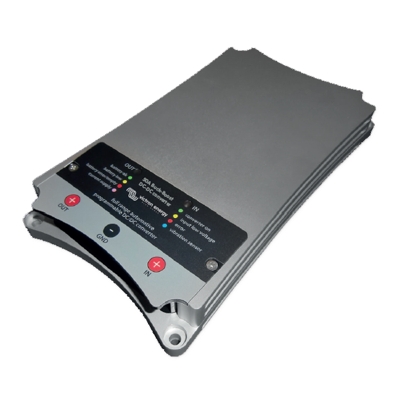

Description

En DC-DC-omvandlare för att ladda ett 12 eller 24V servicebatteri i fordon med en intelligent

generator.

(regenerativ bromsning, Euro 5 och Euro 6 motorer)

DC-DC omvandlaren Buck-Boost är en DC-DC-omvandlare för att ladda 12 eller 24V servicebatterier i

fordon med en intelligent generator. Omvandlaren laddar hjälpbatteriet med en förinställd

utgångsspänning och undviker på så sätt för hög spänning (t.ex. Mercedes: 15,4V) eller för låg

spänning.

System för detektion när ”motor igång”

Fullständig urladdning av fordonets startbatteri undviks tack vare ett inbyggt detektionssystem som

känner av när ”motorn är igång”.

Istället för detta detektionssystem kan omvandlaren också aktiveras med en programmerbar ingång

(D+, CAN bus eller (+)15 anslutning).

Fullständigt programmerbar

Omvandlaren kan programmeras fullständigt med en enkel och användarvänlig PC-applikation.

(Kräver en kabel med USB typ A hane till USB typ B hane)

En produkt för 12V, 24V och 12/24V system.

Omvandlaren kan programmeras för att ladda ett 12V eller 24V startbatteri från antingen en 12V eller

en 24V generator och startbatteri.

Begränsning av laddningsström och ingångsström

Utgångsströmmen fastställs av följande faktorer:

– Inställningen för maximal laddningsström.

– Inställningen för maximal ingångsström.

– Begränsningen av maximal drifttemperatur på omvandlaren.

Indikator för ingångsstatus (LED)

Grön: omvandlare på

Gul: ingångsspänning under tröskelvärde, omvandlare av

Röd: övertemperatur, omvandlare av

Blå: snabb blinkning: motor igång, omvandlaren kommer att starta efter inställd fördröjning

Blå: långsam blinkning: ingångsunderspänning, omvandlare av

Indikator för utgångsstatus (LED)

Grön: omvandlare av, normal batterispänning

Gul: omvandlare av, låg batterispänning

Röd: omvandlare av, batteri urladdat eller ej anslutet

Lila: omvandlare på
